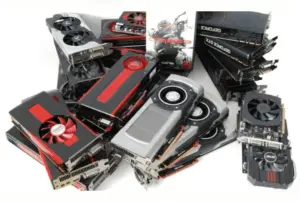

Schede Video: La Guida Definitiva per Scegliere la Tua

Tipi di Schede Video:

Integrate: Le schede video integrate sono una soluzione economica, ma offrono prestazioni limitate. Sono tipicamente trovate su schede madri e laptop per usi base.

Sono direttamente incorporate nella scheda madre del computer. Usano una parte della memoria RAM del sistema e condividono le risorse della CPU.

Pro:

• Costo basso: Non richiedono un’ulteriore spesa oltre al costo della scheda madre.
• Consumi bassi: Riducono il consumo energetico del computer.
• Dimensioni ridotte: Non occupano spazio aggiuntivo all’interno del computer.

Contro:

• Prestazioni inferiori: Hanno una potenza di elaborazione limitata, quindi non sono adatte per giochi o applicazioni grafiche pesanti.
• Memoria limitata: Condividono la memoria RAM con il resto del sistema, quindi le prestazioni possono essere influenzate da altre applicazioni.
• Limitate opzioni di aggiornamento: Non è possibile sostituirle senza cambiare scheda madre.

Dedicate: Le schede video dedicate offrono una maggiore potenza e prestazioni, ideali per giochi, editing video e attività grafiche intensive. Hanno la propria memoria dedicata, garantendo prestazioni migliori rispetto alle integrate.

Sono componenti separate che si inseriscono in uno slot PCI Express sulla scheda madre e dispongono della propria memoria dedicata.

Pro:

• Prestazioni elevate: Offrono un’elevata potenza di elaborazione, ideali per giochi, progettazione grafica, rendering video e altre applicazioni che richiedono un’elevata potenza grafica.
• Memoria dedicata: Hanno la propria memoria dedicata, che non viene condivisa con il resto del
• Opzioni di aggiornamento: Possono essere aggiornate facilmente senza cambiare scheda madre.

Contro:

• Costo elevato: Hanno un costo aggiuntivo rispetto alle schede integrate.
• Consumi elevati: Consumavano più energia rispetto alle schede integrate.
• Dimensioni maggiori: Occupano spazio aggiuntivo all’interno del computer.

Caratteristiche Essenziali da Considerare:

GPU (Graphic Processing Unit):

Il cuore della scheda video, la GPU determina la potenza di elaborazione grafica. Scegli una GPU potente per prestazioni di gioco e rendering impeccabili.

Le GPU (Graphics Processing Units), un tempo dedicate esclusivamente all’elaborazione grafica, si sono evolute in potenti strumenti con una vastissima gamma di applicazioni. La loro architettura parallela, con migliaia di core dedicati al calcolo, le rende ideali per compiti intensivi come:

1. Gaming: La potenza delle GPU è fondamentale per rendere possibile la grafica avanzata nei videogiochi moderni. Le texture dettagliate, gli effetti di illuminazione realistici e i frame rate elevati sono possibili grazie all’elevata capacità di elaborazione delle GPU.
2. Rendering 3D:Artisti, designer e architetti si affidano alle GPU per creare immagini e animazioni 3D realistiche. Le GPU accelerano il processo di rendering, rendendo possibile la creazione di contenuti visivi di altissima qualità.
3. Deep Learning e Intelligenza Artificiale: Le GPU sono fondamentali per l’addestramento e l’esecuzione di modelli di deep learning e AI. La loro capacità di elaborare grandi quantità di dati in parallelo le rende ideali per compiti complessi come la classificazione delle immagini, il riconoscimento vocale e la traduzione automatica.
4. Criptovaluta: Le GPU sono utilizzate per il mining di criptovalute come Bitcoin ed Ethereum. Il processo di mining prevede la risoluzione di complessi problemi matematici, compito per cui le GPU sono particolarmente adatte.
5. Scienza e Ingegneria: Le GPU vengono impiegate in ambito scientifico e ingegneristico per analisi di dati complessi, simulazioni scientifiche e sviluppo di software. La loro potenza di calcolo consente di affrontare problemi complessi e di accelerare la ricerca.
6. Applicazioni Industriali: Le GPU trovano impiego anche in ambito industriale per il controllo di robot, la visione artificiale, la robotica avanzata e altre applicazioni che richiedono un’elevata potenza di calcolo in tempo reale.

Vantaggi delle GPU:

• Potenza di calcolo elevata: Le GPU offrono una capacità di elaborazione parallela molto elevata, grazie alla presenza di migliaia di core.
• Efficienza energetica: Le GPU sono progettate per essere efficienti dal punto di vista energetico, consumando meno energia rispetto ai processori tradizionali.
• Versatilità: Le GPU possono essere utilizzate per una vasta gamma di applicazioni, non solo per l’elaborazione grafica.

Sfide delle GPU:

• Costo: Le GPU di fascia alta possono essere piuttosto costose.
• Gestione termica: La potenza di calcolo delle GPU genera molto calore, che richiede sistemi di raffreddamento efficaci.
• Programmazione: La programmazione di applicazioni per GPU può essere complessa, richiedendo competenze specifiche.

Memoria Video (VRAM):

 La VRAM agisce come memoria temporanea per la GPU, garantendo un’elaborazione fluida. Più VRAM hai, più texture e dettagli possono essere caricati contemporaneamente, soprattutto nei giochi con scenari complessi.

La VRAM (Video Random Access Memory) è un tipo di memoria ad accesso casuale (RAM) dedicata esclusivamente al processamento grafico. Si trova all’interno della scheda grafica e funge da buffer temporaneo per le informazioni grafiche che la GPU (Graphics Processing Unit) utilizza per elaborare e visualizzare le immagini sullo schermo.

Come funziona la VRAM?

La VRAM agisce come una “memoria di lavoro” per la GPU. Quando la GPU elabora le informazioni grafiche, come texture, modelli e altri dati visivi, li trasferisce dalla RAM di sistema alla VRAM. La GPU quindi accede rapidamente a questi dati dalla VRAM per eseguire calcoli e rendering.

Perché la VRAM è importante?

• Prestazioni grafiche: Più VRAM è disponibile, più dati grafici la GPU può memorizzare, consentendo un rendering più veloce e fluido.
• Risoluzione e dettagli: La VRAM influenza la risoluzione e il livello di dettaglio dei giochi e delle applicazioni grafiche. Una VRAM maggiore consente di visualizzare immagini e scene più grandi e dettagliate.
• Texture e modelli: Texture complesse e modelli dettagliati richiedono una maggiore quantità di VRAM per essere caricati e visualizzati correttamente.

Tipi di VRAM:

• GDDR (Graphics Double Data Rate): È il tipo di VRAM più comunemente utilizzato nelle schede grafiche. Offre velocità di trasferimento dati elevate e bassi consumi energetici.
• HBM (High Bandwidth Memory): È un tipo di VRAM più veloce e ad alta densità, spesso utilizzato nelle schede grafiche di fascia alta.
• HBM2e (High Bandwidth Memory 2e): È la seconda generazione di HBM, con una maggiore larghezza di banda e capacità.

Quantità di VRAM necessaria:

La quantità di VRAM necessaria dipende dal tipo di giochi o applicazioni grafiche che si desidera eseguire.

• Giochi casuali e applicazioni leggere: 4 GB di VRAM sono solitamente sufficienti.
• Giochi ad alta risoluzione e giochi moderni: Si consiglia almeno 8 GB di VRAM, con 12 GB o più per una migliore esperienza di gioco.
• Applicazioni professionali di grafica: 16 GB o più di VRAM sono necessari per lavorare con modelli 3D complessi, rendering ad alta risoluzione e animazioni.

Problemi legati alla VRAM:

• Scarsa quantità di VRAM: Se la quantità di VRAM è insufficiente, si possono verificare cali di prestazioni, artefatti grafici e rallentamenti durante il gioco o l’utilizzo di applicazioni grafiche.
• VRAM piena: Se la VRAM è completamente utilizzata, la GPU potrebbe dover scambiare i dati con la RAM di sistema, causando un rallentamento generale.

Standard di Memoria:

Le schede video utilizzano diversi tipi di memoria per memorizzare i dati necessari al rendering delle immagini. La scelta del tipo di memoria influenza direttamente le prestazioni della scheda, quindi è fondamentale capirne le differenze. Ecco una descrizione più dettagliata:

1. DDR (Double Data Rate):

• Principio: Le memorie DDR funzionano in sincrono con il clock del sistema, trasferendo dati su entrambi i fronti dell’impulso del clock. Questo raddoppia la velocità di trasferimento dei dati rispetto alle memorie SDR (Single Data Rate) precedenti.
• Tipi:
  • DDR2: È stata introdotta nel 2003 con velocità fino a 800 MHz. Utilizzata sulle schede video di fascia bassa per le prestazioni di base.
  • DDR3: Introdotta nel 2007, ha velocità fino a 2133 MHz. Offre prestazioni migliori rispetto a DDR2 e consumi energetici inferiori. È stata la memoria standard sulle schede video per molti anni.
  • DDR4: Introdotta nel 2014, raggiunge velocità fino a 3200 MHz con latenze più basse e consumo energetico ancora inferiore. Offre prestazioni notevolmente superiori a DDR3 e rappresenta lo standard attuale per le schede video di fascia alta.
  • DDR5: La più recente generazione, introdotta nel 2022. Supporta velocità fino a 4800 MHz, latenze ridotte e consumi energetici più bassi rispetto a DDR4. Al momento è utilizzata solo su alcune schede video di fascia alta.
• Caratteristiche:
  • Velocità elevata
  • Basso consumo energetico
  • Costi relativamente bassi

2. GDDR (Graphics Double Data Rate):

• Principio: La GDDR è una variante di DDR ottimizzata per l’uso nelle schede video. Utilizza una tensione più alta e frequenze di clock più elevate rispetto alle DDR standard, offrendo prestazioni ancora migliori.
• Tipi:
  • GDDR5: È stata introdotta nel 2008 con velocità fino a 7 Gbps. Offre prestazioni significative rispetto a DDR3 e ha trovato applicazione su schede video di fascia media e alta.
  • GDDR6: Introdotta nel 2018, raggiunge velocità fino a 16 Gbps, offrendo un aumento significativo delle prestazioni rispetto a GDDR5. È lo standard attuale per la maggior parte delle schede video di fascia alta.
  • GDDR6X: Una variante di GDDR6 introdotta da Micron nel 2021. Raggiunge velocità fino a 21 Gbps e offre un ulteriore salto di prestazioni rispetto a GDDR6. È attualmente utilizzata su alcune schede video di fascia alta.
• Caratteristiche:
  • Velocità estremamente elevate
  • Consumi energetici elevati
  • Costo più elevato rispetto alle DDR standard

3. HBM (High Bandwidth Memory):

• Principio: La HBM è un tipo di memoria a banda larga progettata per offrire prestazioni elevatissime. La memoria è impilata in più strati su un singolo chip, con connessioni verticali ad alta velocità tra gli strati.
• Tipi:
  • HBM2: Introdotta nel 2016, offre larghezze di banda fino a 256 GB/s e latenze molto basse. È stata utilizzata su schede video di fascia alta come la Radeon RX 480 e la GeForce GTX 1080.
  • HBM2e: Introdotta nel 2017, aumenta la larghezza di banda fino a 460 GB/s e migliora le prestazioni di HBM2. È stata utilizzata su schede video di fascia alta come la Vega Frontier Edition e la GeForce RTX 2080 Ti.
  • HBM3: Introdotta nel 2021, offre velocità fino a 819 GB/s. È stata utilizzata su schede video di fascia alta come la Radeon RX 6900 XT e la GeForce RTX 3090.
• Caratteristiche:
  • Banda larga incredibilmente elevata
  • Latenze estremamente basse
  • Costi molto elevati

Parametri importanti:

• Larghezza di banda: Quantità di dati trasferibili al secondo.
• Latenza: Tempo impiegato per accedere ai dati.
• Frequenza di clock: Velocità di funzionamento della memoria.
• Capacità: Quantità totale di dati memorizzabili.

Connettori di Alimentazione:

Le schede video moderne sono delle vere e proprie bestie affamate di energia. Per soddisfare le loro esigenze e garantire prestazioni ottimali, è fondamentale conoscere i diversi connettori di alimentazione utilizzati per alimentarle.

Un viaggio nel passato:

• Molex a 4 pin: Il più antico e ormai obsoleto, utilizzato per alimentare schede video meno esigenti. Ha una capacità massima di 75W, insufficiente per le moderne schede video.
• PCI-e a 6 pin: Introdotto con l’avvento delle schede video più potenti, offriva una potenza di 150W. La sua forma a “T” lo rendeva facilmente identificabile.
• PCI-e a 8 pin: Un’evoluzione del precedente, forniva 150W di potenza, ma con un’ulteriore connessione per un maggiore flusso di energia.

Il presente e il futuro:

• PCI-e a 8+6 pin: Un’evoluzione ulteriore, che fornisce una potenza massima di 300W, con una maggiore flessibilità nella distribuzione del carico.
• PCI-e a 12 pin: Il futuro dell’alimentazione delle schede video, con una potenza massima di 600W, utilizzato per le schede video di fascia alta più esigenti.

Cose da tenere a mente:

• Compatibilità: È fondamentale assicurarsi che l’alimentatore del PC sia compatibile con i connettori di alimentazione della scheda video.
• Potenza: La potenza dell’alimentatore deve essere adeguata alla scheda video per evitare sovraccarichi e danni.
• Cavi: Utilizzare cavi di buona qualità per garantire un’alimentazione stabile e sicura.
• Temperatura: La temperatura dei connettori di alimentazione può aumentare durante l’utilizzo della scheda video. Assicurarsi che siano adeguatamente ventilati

Connettori Video:

Le schede video, cuore pulsante del sistema grafico del tuo computer, si interfacciano con il monitor attraverso una varietà di connettori video. Ognuno di questi ha le sue specifiche e caratteristiche, offrendo prestazioni e funzionalità diverse. Ecco una panoramica dei più comuni:

Connettori analogici:

• VGA (Video Graphics Array): Il più vecchio standard, ancora presente su alcuni monitor, ma ormai obsoleto. Trasmette un segnale analogico, offrendo una qualità d’immagine inferiore rispetto ai connettori digitali.
• DVI (Digital Visual Interface): Un formato digitale che si basa su un segnale analogico per la sincronizzazione. Offre una migliore qualità rispetto al VGA, ma non supporta risoluzioni elevate e frequenze di aggiornamento.
• DVI-D (Digital Visual Interface – Digital): Una versione completamente digitale del DVI, con una qualità d’immagine superiore al DVI tradizionale. Può supportare risoluzioni elevate e frequenze di aggiornamento.
• DVI-I (Digital Visual Interface – Integrated): Una versione combinata di DVI-D e DVI-A, che può trasmettere sia segnali analogici che digitali.

Connettori digitali:

• HDMI (High-Definition Multimedia Interface): Il più popolare standard per l’audio/video, con una qualità d’immagine superiore e supporto per frequenze di aggiornamento elevate. Supporta anche l’audio digitale, rendendolo ideale per sistemi home theater.
• DisplayPort: Un altro formato digitale, con una maggiore larghezza di banda rispetto all’HDMI, che gli consente di supportare risoluzioni ancora più elevate e frequenze di aggiornamento più elevate. Offre anche funzionalità avanzate come la sincronizzazione adattiva (FreeSync/G-Sync).
• USB-C: Un connettore universale che può essere utilizzato anche per il video, supportando standard come DisplayPort Alt Mode e Thunderbolt. Offre una maggiore flessibilità e versatilità, con la possibilità di trasmettere anche dati e alimentazione attraverso lo stesso cavo.

Interfaccia di Collegamento:

PCI Express (PCIe) è un’interfaccia di bus di espansione che consente la comunicazione ad alta velocità tra componenti hardware come schede video, schede di rete, unità SSD e altri dispositivi. Le diverse tipologie di PCIe si differenziano per:

1. Versione:

• PCIe 1.0: Introdotto nel 2004, offre una velocità massima di 2,5 GT/s per corsia.
• PCIe 2.0: Lanciato nel 2007, raddoppia la velocità di PCIe 1.0 a 5 GT/s per corsia.
• PCIe 3.0: Introdotto nel 2010, incrementa ulteriormente la velocità a 8 GT/s per corsia.
• PCIe 4.0: Introdotto nel 2017, porta la velocità a 16 GT/s per corsia, raddoppiando ancora una volta le prestazioni di PCIe 3.0.
• PCIe 5.0: Introdotto nel 2022, offre una velocità di 32 GT/s per corsia, raddoppiando le prestazioni di PCIe 4.0.
• PCIe 6.0: Previsto per il 2023, si prevede che raggiungerà i 64 GT/s per corsia.

2. Numero di corsie:

Ogni versione di PCIe offre un numero di corsie che può variare a seconda delle esigenze del dispositivo. Le corsie sono come “strade” che trasportano i dati, quindi più corsie significano più larghezza di banda disponibile per il dispositivo. Le configurazioni più comuni sono:

• x1: Una corsia.
• x4: Quattro corsie.
• x8: Otto corsie.
• x16: Sedici corsie.

3. Tipo di connessione:

• Slot PCI Express: Il tipo di slot fisico utilizzato per collegare un dispositivo al bus PCIe. Esistono diversi tipi di slot, come PCIe x1, x4, x8, x16 e x32, che si adattano alle diverse esigenze di larghezza di banda.
• Cavo PCI Express: Un cavo utilizzato per connettere due componenti tramite un collegamento PCIe. Solitamente impiegato per connettere schede grafiche e unità SSD alle schede madri.

Differenze tra le tipologie di PCIe:

• Larghezza di banda: Le versioni più recenti di PCIe offrono maggiore larghezza di banda grazie a velocità più elevate e un numero maggiore di corsie.
• Prestazioni: La velocità di trasferimento dati aumenta con le versioni successive, consentendo ai dispositivi di operare a prestazioni più elevate.
• Consumo energetico: Le versioni più recenti di PCIe sono generalmente più efficienti dal punto di vista energetico, ma richiedono anche una maggiore alimentazione.
• Compatibilità: I dispositivi PCIe sono generalmente retrocompatibili con le versioni precedenti, ma possono non funzionare alla massima velocità. Ad esempio, una scheda grafica PCIe 4.0 funzionerà su uno slot PCIe 3.0, ma non sfrutterà la piena velocità di PCIe 4.0.

Risoluzione Massima:

La risoluzione massima di una scheda video rappresenta il limite superiore alla qualità dell’immagine che può essere visualizzata sul monitor. È determinata da diversi fattori e influisce direttamente sulla nitidezza, la chiarezza e la fedeltà dei dettagli visualizzati.

Fattori che influenzano la risoluzione massima:

• Chipset grafico: Il cuore della scheda video, responsabile dell’elaborazione delle immagini. Chipset più potenti supportano risoluzioni più alte e avanzate.
• Memoria video: La memoria dedicata alla gestione delle immagini, influisce sulla velocità di elaborazione e sulla risoluzione massima raggiungibile. Più memoria è presente, maggiori sono le risoluzioni gestibili.
• Bus di interfaccia: Il canale di comunicazione tra la scheda video e la scheda madre, influisce sul trasferimento dei dati e sulla capacità di gestire risoluzioni elevate.
• Standard del monitor: La tecnologia del monitor limita la risoluzione massima che può essere visualizzata. Ad esempio, un monitor 4K può visualizzare una risoluzione massima di 3840 x 2160 pixel, mentre un monitor 8K può gestire 7680 x 4320 pixel.
• Connettori video: La tipologia di connettore influisce sulla risoluzione massima supportata. Ad esempio, un cavo HDMI 2.1 può gestire risoluzioni 8K, mentre un DVI-D può arrivare al massimo a 2560 x 1600 pixel.
• Software: I driver e il sistema operativo possono influenzare la risoluzione massima disponibile.

Implicazioni della risoluzione massima:

• Nitidezza: Maggiore è la risoluzione, più nitidi saranno i dettagli dell’immagine, rendendo la visione più piacevole e realistica.
• Chiarezza: Una risoluzione più alta garantisce una maggiore chiarezza, riducendo i bordi sfocati e i pixel visibili.
• Dimensioni del monitor: Per sfruttare appieno la risoluzione massima, è necessario un monitor adeguato alle dimensioni. Un monitor 4K è consigliato per sfruttare al meglio la risoluzione 3840 x 2160 pixel.
• Prestazioni: La risoluzione massima influisce sulle prestazioni del sistema. Risoluzioni più alte richiedono una maggiore potenza di elaborazione, potendo quindi causare cali di frame rate in giochi e applicazioni graficamente intensive.

Shader Universali:

Gli shader universali sono un’evoluzione dei tradizionali shader, offrendo una maggiore flessibilità e potenza. In sostanza, gli shader universali sono programmi eseguiti sulla GPU che possono essere usati per una vasta gamma di effetti, rendendoli uno strumento essenziale per sviluppatori e artisti 3D.

Ecco alcuni punti chiave per approfondire la trattazione:

1. Principi di base:

• Programmazione basata su shader: Gli shader universali sono programmi scritti in linguaggi specifici (come HLSL, GLSL o Cg) che vengono eseguiti direttamente sulla GPU. Questo permette di sfruttare al massimo la potenza di calcolo della GPU per operazioni complesse come illuminazione, texture, effetti speciali, etc.
• Modularità: Gli shader universali sono spesso progettati per essere modulari, permettendo di combinare diverse “unità” di codice per ottenere effetti complessi. Questo li rende più riutilizzabili e flessibili.
• Interfaccia unificata: Gli shader universali offrono un’interfaccia unificata per interagire con la GPU, indipendentemente dal tipo di hardware. Questo consente di utilizzare gli stessi shader su diverse piattaforme.

2. Vantaggi degli Shader Universali:

• Flessibilità: La programmazione basata su shader offre un controllo preciso su ogni aspetto del processo di rendering, consentendo di creare effetti complessi e personalizzati.
• Performance: Gli shader universali eseguiti sulla GPU offrono performance elevate e ottimizzate per il rendering di effetti complessi.
• Riutilizzabilità: I moduli di shader possono essere facilmente riutilizzati in diversi progetti, riducendo i tempi di sviluppo e aumentando l’efficienza.
• Compatibilità: Gli shader universali funzionano su diverse piattaforme hardware, garantendo una maggiore portabilità e compatibilità.

3. Esempi di utilizzo:

• Illuminazione: Gli shader universali possono essere utilizzati per creare effetti di illuminazione realistici, come riflessi, rifrazioni e ombre realistiche.
• Texture: Gli shader universali consentono di creare texture complesse e realistiche, come superfici rugose, materiali brillanti, tessuti e altro ancora.
• Effetti speciali: Gli shader universali sono ideali per la creazione di effetti speciali come particelle, fumo, fuoco, acqua e distorsioni.
• Post-processing: Gli shader universali possono essere utilizzati per migliorare l’immagine finale tramite effetti di post-elaborazione come blur, nitidezza, colori e altro ancora.

4. Tecnologie e API:

• DirectX 11: La API DirectX 11 introduce l’utilizzo degli shader universali per la creazione di effetti grafici avanzati.
• OpenGL 4.0: L’API OpenGL 4.0 supporta gli shader universali per un rendering avanzato e personalizzato.
• Vulkan: L’API Vulkan è una nuova API grafica che offre un accesso diretto alla GPU, consentendo di sfruttare al massimo le prestazioni degli shader universali.

Unità Texture:

Le unità texture sono componenti cruciali delle schede video moderne, fondamentali per rendere i giochi e le applicazioni grafiche più realistici e immersivi.

Le unità texture sono responsabili dell’applicazione di texture alle superfici 3D, conferendo loro dettagli, colore e realismo. Queste texture sono immagini digitali che vengono “mappate” sulla superficie 3D, determinando l’aspetto finale dell’oggetto.

Come Funzionano:

• Mappatura: Le unità texture prendono come input i vertici di un poligono 3D e le coordinate di texture associate a ciascun vertice.
• Interpolazione: Interpolano le coordinate di texture per i pixel intermedi, calcolando il colore e altre proprietà che dovrebbero essere applicate a ciascun pixel.
• Estrazione: Le unità texture estraggono i dati di colore e altri parametri dalla texture in base alle coordinate di texture interpolate.
• Applicazione: Applicano questi dati di texture al pixel, creando l’aspetto finale della superficie.

Tipi di Texture:

Le unità texture supportano vari tipi di texture, tra cui:

• Texture Diffuse: Determinano il colore base della superficie.
• Texture Normali: Aggiungono dettagli e rugosità alla superficie, influenzando il modo in cui la luce si riflette.
• Texture Speculari: Determinano la riflessione speculare della luce, conferendo lucentezza o opacità alla superficie.
• Texture di Dislocazione: Aggiungono dettagli geometrici alla superficie, rendendola più complessa e realistica.

Impatto sulle Prestazioni:

Un numero maggiore di unità texture su una scheda video significa che può elaborare più texture contemporaneamente, migliorando le prestazioni complessive. Una scheda video con unità texture più efficienti può gestire texture più complesse e rendering di alta qualità senza rallentamenti.

Alcune Considerazioni:

• Frequenza di Clock: Una frequenza di clock più alta per l’unità texture significa una maggiore velocità di elaborazione.
• Larghezza di Banda della Memoria: Una maggiore larghezza di banda della memoria consente di caricare e accedere alle texture più rapidamente.
• Supporto Texture: Le schede video moderne supportano una varietà di formati di texture e funzionalità avanzate come l’anisotropia, il filtraggio e la compressione.

Rops (Raster Operations Pipelines):

Fanno riferimento a una sequenza di operazioni svolte su dati raster (Un raster di immagini, noto anche come immagine raster, è un formato di immagine digitale che rappresenta una scena o una grafica mediante una griglia di pixel.), una tipologia di dati georeferenziati rappresentata da una griglia di celle, ciascuna contenente un valore specifico. Queste pipeline, essenzialmente, sono una catena di algoritmi che si applicano in successione a un dataset raster per ottenere un risultato desiderato.

Per espandere la trattazione di “Raster Operations Pipelines”, è necessario approfondire alcuni aspetti cruciali:

1. Tipologie di operazioni:

• Operazioni geometriche: comprendono operazioni di ridimensionamento, rotazione, proiezione, georeferenziazione e clipping, che modificano la struttura geometrica del raster.
• Operazioni algebriche: eseguite sui valori delle celle del raster, come somma, sottrazione, moltiplicazione, divisione e operazioni booleane, che permettono di creare nuovi raster o modificare i valori esistenti.
• Operazioni statistiche: comprendono calcoli di media, deviazione standard, massimo, minimo e altri indicatori statistici, utilizzati per analizzare i dati e ricavare informazioni statistiche.
• Operazioni di classificazione: si applicano per raggruppare le celle del raster in categorie specifiche, ad esempio, classificazione di immagini satellitari per identificare diversi tipi di copertura del suolo.
• Operazioni di analisi spaziale: includono algoritmi di distanza, buffer, sovrapposizione, analisi di vicinato e analisi di rete, per studiare le relazioni spaziali tra diverse entità geografiche.

2. Esempio di una pipeline:

Ad esempio, per analizzare la densità della vegetazione in un’area, una possibile pipeline potrebbe essere:

1. Pre-elaborazione: Georeferenziazione dell’immagine satellitare, correzione geometrica e radiometrica.
2. Estrazione di indici di vegetazione: Calcolo di un indice di vegetazione, come il Normalized Difference Vegetation Index (NDVI), a partire dai valori delle bande spettrali dell’immagine.
3. Classificazione: Classificazione dell’immagine NDVI in diverse categorie di densità di vegetazione (alta, media, bassa).
4. Analisi spaziale: Calcolo della densità di ciascuna categoria di vegetazione in zone di interesse.
5. Visualizzazione: Presentazione dei risultati su una mappa tematica con diverse colorazioni per le diverse densità di vegetazione.

3. Implementazione:

Le Raster Operations Pipelines possono essere implementate tramite diversi software GIS e software specializzati come:

• ArcGIS: fornisce un’ampia gamma di strumenti e funzionalità per elaborare dati raster.
• QGIS: un software GIS open source con diverse funzionalità per l’analisi e la manipolazione di raster.
• GDAL/OGR: una libreria di geoprocessing per l’utilizzo in ambiente di programmazione come Python.
• Python con librerie come NumPy, SciPy, scikit-learn: un ambiente potente per l’analisi e la manipolazione di dati raster con librerie specializzate.

4. Vantaggi:

• Efficienza: le pipeline consentono di automatizzare l’elaborazione dei dati raster, risparmiando tempo e riducendo gli errori.
• Riusabilità: le pipeline possono essere riutilizzate per altri dataset, con modifiche minime.
• Scalabilità: le pipeline possono essere facilmente scalabili per gestire grandi quantità di dati.
• Integrazione: le pipeline possono essere integrate in altri sistemi di analisi e modellazione.

5. Limiti:

• Complessi da progettare: richiedono una profonda conoscenza degli algoritmi e delle loro interazioni.
• Difficili da gestire: la complessità delle pipeline può renderle difficili da manutenere e aggiornare.
• Dipendenza dal software: la scelta del software può influire sulla scelta degli algoritmi e sulla flessibilità della pipeline.

Bus di Memoria:

Il bus di memoria è il canale di comunicazione che collega la scheda video alla memoria RAM del sistema. Questo canale permette alla scheda video di accedere rapidamente ai dati necessari per il rendering delle immagini e dei video.

Come funzionano:

• Comunicazione bidirezionale: il bus di memoria è un canale bidirezionale che permette alla scheda video di leggere e scrivere dati dalla memoria RAM.
• Trasferimento dati: il bus di memoria trasporta i dati in forma digitale, usando un’interfaccia specifica.
• Velocità di trasferimento: la velocità del bus di memoria determina la quantità di dati che possono essere trasferiti al secondo. Più veloce è il bus, più dati possono essere trasferiti, risultando in prestazioni grafiche più elevate.

Tipi di bus di memoria per schede video:

• PCI Express (PCIe): è l’interfaccia più comune per le schede video moderne. PCIe offre velocità di trasferimento molto elevate e supporta diverse linee di comunicazione, garantendo un throughput elevato.
• AGP (Accelerated Graphics Port): era un’interfaccia specifica per le schede video, ma è stata sostituita da PCIe.
• PCI (Peripheral Component Interconnect): è un’interfaccia più vecchia e lenta, non più utilizzata per le schede video moderne.

Caratteristiche chiave dei bus di memoria:

• Larghezza di banda: la quantità di dati che possono essere trasferiti al secondo.
• Velocità del clock: determina la frequenza con cui i dati vengono trasferiti.
• Numero di linee: determina il numero di bit che possono essere trasferiti simultaneamente.
• Protocollo di comunicazione: definisce le regole per la comunicazione tra scheda video e memoria RAM.

Implicazioni sulle prestazioni:

La velocità del bus di memoria è un fattore cruciale per le prestazioni grafiche. Un bus più veloce permette alla scheda video di accedere ai dati più rapidamente, risultando in frame rate più elevati e una migliore esperienza di gioco e rendering.

Velocità GPU:

La velocità di una GPU, ovvero la sua performance, è influenzata da una serie di fattori interconnessi. Non esiste un singolo parametro che possa descrivere la sua velocità in modo completo, ma è necessario considerare diversi aspetti:

1. Frequenza di clock:

• Indica il numero di operazioni che la GPU può eseguire al secondo. Più alta è la frequenza, più velocemente la GPU elabora i dati.
• Si misura in gigahertz (GHz).
• La frequenza di clock dipende dal modello specifico della GPU e dal processo di produzione.

2. Numero di core di elaborazione:

• I core di elaborazione sono le unità di base che eseguono le operazioni matematiche. Più core ci sono, più elaborazioni parallele la GPU può eseguire.
• Le GPU moderne hanno migliaia di core, che consentono di elaborare enormi quantità di dati contemporaneamente.

3. Larghezza di banda della memoria:

• La memoria della GPU è una memoria veloce che memorizza i dati che la GPU utilizza per il suo lavoro.
• La larghezza di banda della memoria indica la quantità di dati che possono essere trasferiti dalla memoria alla GPU e viceversa in un determinato intervallo di tempo.
• Si misura in gigabyte al secondo (GB/s).
• Maggiore è la larghezza di banda, più velocemente la GPU può accedere ai dati necessari.

4. Architettura della GPU:

• L’architettura della GPU determina l’efficienza con cui i core di elaborazione lavorano insieme e come interagiscono con la memoria.
• Architetture più recenti e avanzate offrono generalmente prestazioni migliori rispetto alle precedenti.
• Le aziende produttrici di GPU, come Nvidia e AMD, sviluppano continuamente nuove architetture per migliorare la velocità.

5. Algoritmi di ottimizzazione:

• Gli algoritmi di ottimizzazione utilizzati per il rendering e l’elaborazione dei dati influenzano la velocità complessiva della GPU.
• Gli algoritmi più efficienti consentono di ottenere prestazioni migliori con un minore utilizzo delle risorse.

6. Software e driver:

• I driver specifici per la GPU e il software di gioco o di altre applicazioni possono influenzare la performance.
• Driver aggiornati e ottimizzati possono migliorare la compatibilità e la velocità della GPU.

7. Risoluzione e frequenza di aggiornamento del monitor:

• Una risoluzione e una frequenza di aggiornamento del monitor più elevate richiedono una GPU più potente per gestire il rendering delle immagini.
• Una GPU potente consente di ottenere un’esperienza di gioco più fluida e dettagliata.

8. Altri fattori:

• Il raffreddamento della GPU, la potenza del sistema, l’utilizzo del bus PCIe e le impostazioni del BIOS possono influenzare la velocità della GPU.

Come misurare la velocità della GPU:

• Benchmark: software che eseguono test specifici per misurare le prestazioni della GPU.
• Games: alcuni giochi includono strumenti per misurare il numero di fotogrammi al secondo (FPS) e la fluidità del gioco.

Velocità RAM:

La velocità della memoria video, spesso indicata come bandwidth, è un fattore cruciale che influisce sulle prestazioni di una scheda grafica. In sostanza, rappresenta la quantità di dati che la memoria video può trasferire al secondo. Un valore di bandwidth più elevato significa che la scheda grafica può processare e visualizzare immagini e video più rapidamente e fluentemente.

Un’analogia: immaginate la memoria video come un’autostrada: più corsie ha, più velocemente le auto possono attraversarla. In questo caso, le auto rappresentano i dati che la scheda grafica deve processare, e la velocità della memoria video determina quanto velocemente queste “auto” possono viaggiare sulla “autostrada”.

Ecco alcuni fattori chiave che influenzano la velocità della memoria video:

• Tipo di memoria: le schede grafiche moderne utilizzano principalmente memorie GDDR (Graphics Double Data Rate). Esistono diverse versioni di GDDR, con GDDR6 e GDDR6X che offrono le prestazioni più elevate. Ogni nuova generazione di GDDR offre una velocità di clock e una bandwidth maggiori.
• Frequenza di clock: la frequenza di clock della memoria video indica la velocità con cui i dati vengono trasferiti tra la GPU e la memoria. Una frequenza di clock più alta significa una velocità di trasferimento dei dati maggiore.
• Larghezza di banda: la larghezza di banda indica la quantità totale di dati che la memoria può trasferire al secondo. Dipende dalla frequenza di clock e dal numero di bit di dati trasmessi contemporaneamente.
• Dimensione della memoria video: una maggiore quantità di memoria video consente alla scheda grafica di memorizzare più dati, il che può migliorare le prestazioni in giochi e applicazioni che richiedono una grande quantità di texture e dettagli.

Implicazioni per le prestazioni:

Una velocità di memoria video più alta può portare a:

• Frame rate più elevati: in particolare nei giochi, un bandwidth più elevato consente alla scheda grafica di processare più frame al secondo, risultando in un’esperienza di gioco più fluida e reattiva.
• Migliore qualità grafica: una maggiore quantità di dati trasferiti consente alla scheda grafica di gestire texture e dettagli più complessi, migliorando la qualità visiva dei giochi e delle applicazioni.
• Minore stuttering e lag: un bandwidth elevato riduce il tempo necessario per trasferire i dati tra la GPU e la memoria, riducendo al minimo gli stuttering e il lag durante il gioco e l’utilizzo di applicazioni ad alta intensità grafica.
  •  Stuttering è un problema di fluidità del movimento nel video, causato da problemi interni al dispositivo o al software che riproduce il video.
  • Lag è un ritardo nel tempo di visualizzazione, spesso causato da problemi di connessione o di rete.

Ulteriori spunti:

• La velocità della memoria video è solo uno dei tanti fattori che influenzano le prestazioni di una scheda grafica. Altri fattori includono l’architettura della GPU, la potenza di calcolo e l’efficienza energetica.
• Il valore di bandwidth della memoria video è spesso riportato nelle specifiche tecniche delle schede grafiche. È importante confrontare questo valore tra diverse schede grafiche per determinare quale offre le migliori prestazioni.
• La velocità della memoria video può essere migliorata tramite l’overclocking, ma questa pratica può comportare rischi e richiede una conoscenza approfondita.

L’overclocking è il processo di aumentare la frequenza di clock di un componente hardware, come la CPU o la GPU, oltre i limiti predefiniti dal produttore per migliorare le prestazioni. Questo permette al componente di eseguire più operazioni al secondo, migliorando la velocità e l’efficienza del sistema1.

• Come funziona l’overclocking:
• Aumento della Frequenza: Si modifica la frequenza di clock del componente per farlo funzionare più velocemente.
• Aumento della Tensione: Spesso è necessario aumentare la tensione per mantenere stabile il componente a frequenze più elevate.
• Monitoraggio della Temperatura: È cruciale monitorare la temperatura per evitare il surriscaldamento.

Rischi e Benefici:

• Benefici: Maggiore potenza di elaborazione e prestazioni migliorate.
• Rischi: Possibile surriscaldamento, instabilità del sistema, riduzione della durata del componente e invalidazione della garanzia.

DirectX e OpenGL:

 DirectX e OpenGL sono due API (Application Programming Interface) grafiche molto utilizzate nello sviluppo di videogiochi e applicazioni grafiche. Sebbene abbiano scopi simili, presentano diverse differenze chiave che influenzano la loro scelta da parte degli sviluppatori:

DirectX:

• Sviluppato da Microsoft: DirectX è strettamente legato all’ecosistema Microsoft ed è ottimizzato per sistemi Windows e Xbox.
• API proprietaria: Non è open-source, quindi la sua implementazione e sviluppo sono controllati da Microsoft.
• Focus su Windows e Xbox: DirectX è principalmente indirizzato a piattaforme Microsoft, offrendo un vantaggio per gli sviluppatori che desiderano creare giochi specificamente per questi sistemi.
• Integrazione con altri sistemi Microsoft: DirectX è strettamente integrato con altri componenti del sistema operativo Windows, come il suono, l’input e la rete.
• Prestazioni elevate: DirectX è noto per le sue prestazioni elevate, in particolare per l’utilizzo della GPU (Graphics Processing Unit).
• Supporto per la programmazione Direct3D: DirectX include Direct3D, un framework per il rendering 3D, che offre un alto livello di controllo sull’hardware grafico.

OpenGL:

• Sviluppato da Khronos Group: OpenGL è un’API open-source, sviluppata da un consorzio di aziende del settore.
• Cross-Platform: OpenGL è supportato da una vasta gamma di piattaforme, tra cui Windows, macOS, Linux, Android e iOS.
• Standardizzazione aperta: L’architettura di OpenGL è aperta e accessibile a tutti, consentendo una maggiore flessibilità e interoperabilità.
• Ampia diffusione: OpenGL è ampiamente utilizzato in diversi campi, come la simulazione scientifica, l’architettura e la visualizzazione medica.
• Supporto per la programmazione GLSL: OpenGL utilizza GLSL (OpenGL Shading Language) per la programmazione shader, offrendo un alto livello di flessibilità e personalizzazione per gli effetti grafici.
